Montageanleitung

Öldruckwarnleuchte Polaris ATV 850/1000/1000 S

Die Öldruckwarnleuchte oder Öldruckkontrollleuchte an deiner Scrambler & Sportsman 850 / 1000 / 1000 S soll dich informieren, wenn der Öldruck in einen kritischen Wert unter 0,5 abfällt.

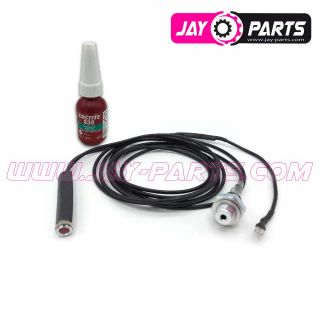

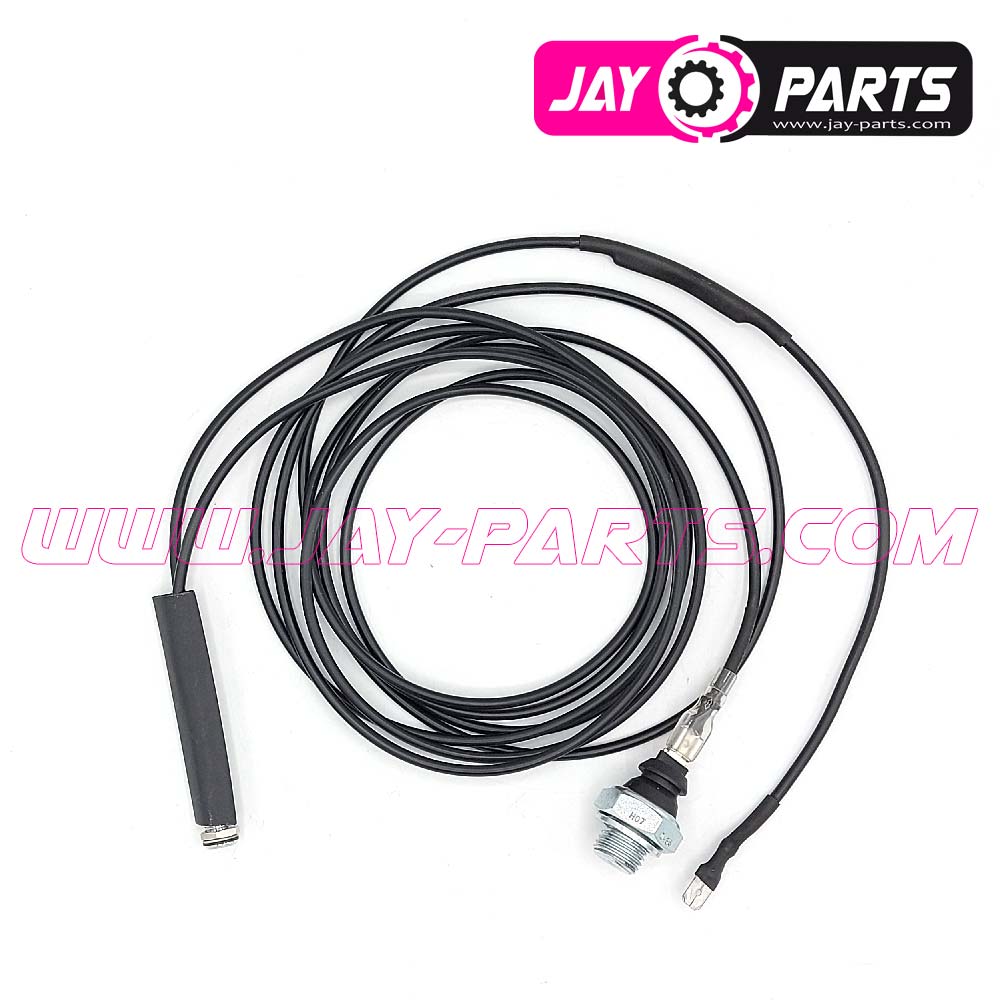

Der Kit ist Plug und Play zu montieren, es ist kein Löten notwendig, keine Kabeln muss abgeändert werden.

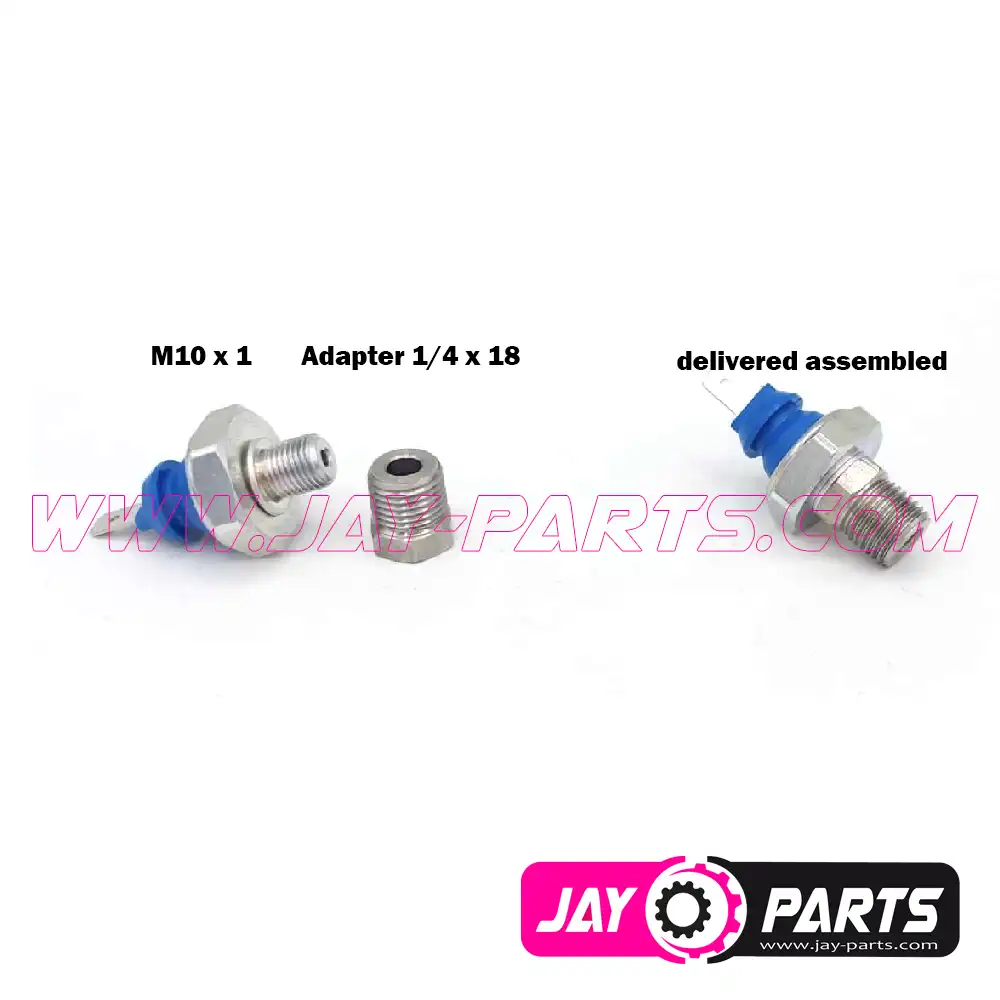

Der 1/4 x 18 Adapter ist bereits vormontiert. Solltest du ein neueres Polaris ATV mit M10 x 1 Gewinde haben, bitte entferne den Adapter.

Wir empfehlen den fachmännischen Einbau druch einen unserer Stützpunktpartner!

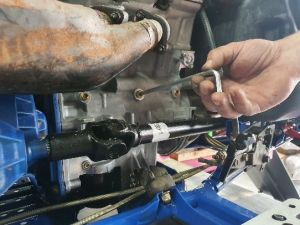

Der Öldrucksensor wird an der rechten Motoren Rumpfseite an der mittleren Schraube montiert. Hierfür entferne den Stopfen mit dem passenden Inbusschlüssel.

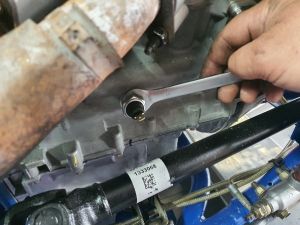

Achte darauf das kein Schmutz in das Loch (Ölkanal) kommt. Zum einschrauben des Öldrucksensors verwende einen 14mm Gabelschlüssel (drehe am Gewinde Adapter, nicht am Sensor selbst).

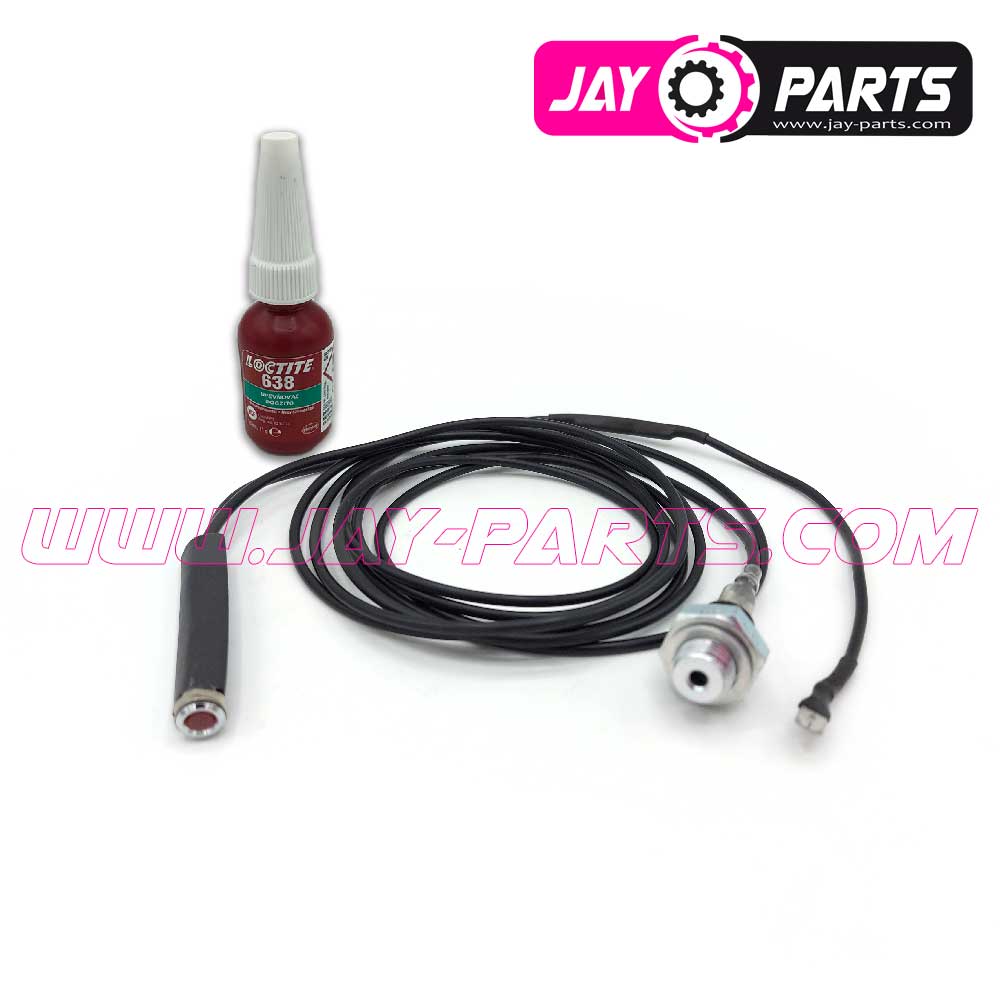

Verwende die mitgelieferte Gewindedichtung LOCTITE 638 um die Dichtheit zu gewährleisten. Lass die Loctite Gewindedichtung ausreichend aushärten (genaue Werte findest du im Datenblatt).

Beim Verlegen des Kabelsatzes achte darauf, dass du ihn vor drehenden teilen (Kardan) sowie heißen teilen (Auspuff) fernhältst. Die Stecker sind so gewählt, dass sie nur an der richtigen Seite passen.

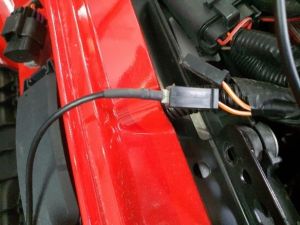

Für die Stromversorgung verwende eines der Orange/Weißen Kabel am Kabelbaum in Batterienähe, auch hier ist der Stecker passend montiert.

Die LED Lampe kannst du ihm Bereich des Tachos (Displays) montieren. Zur Montage muss ein 8mm Loch gebohrt werden.

Achtung für Ungeübte:
Sollte sich der Bohrer fangen kann es passieren, dass ungewollt Schaden angerichtet wird! Vorsicht!

Bei der Montage der LED Lampe achte darauf, dass sie wieder richtig angesteckt wird bevor du sie mit dem mitgelieferten Schrumpfschlauch verkleidest. LED Lampen leuchten nur wenn sie richtig angesteckt sind.

TEST:

1. Mit eingeschalteter Zündung sollte sie LED Kontrolleuchte leuchten.
2. Wenn der Motor gestartet wird, sollte sie erlöschen, vorausgesetzt das ausreichend Öl im System ist.

ACHTUNG:
Zum Einkleben des Gewindes verwende unbedingt LOCTITE 638 welcher im Lieferumfang enthalten ist. Aushärtezeit beachten!

Datenblatt LOCTITE 638:
http://tds.henkel.com/tds5/Studio/ShowPDF/243%20NEW-EN?pid=638&format=MTR&subformat=REAC&language=DE&plant=WERCS
